KCF-Hülsen für Schraubenschweißen Gute Qualität Projektionsschweiß KCF Führungspins Rohr / Tube / Hülse
1. Beschreibungen:
Bloom Resistance Welding produziert und liefert verschiedene Materialien, wie Führerhüllen, Ortungsspangen, KCF-Büsche, KCF-Hüllen.Keramik aus Siliziumnitrid usw..Um den Anforderungen verschiedener Kunden gerecht zu werden.Die Standardgröße M4,M5,M6,M8,M10,M12,7/16 kcf sind immer auf Lager.Spezifische Spezifikationen können nach Ihrer Zeichnung angepasst werden.Ich begrüße Ihre Anfrage..
KCF Guide Pins /Sleeve ist keine Isolationsbeschichtung, sondern ein speziell verarbeitetes Isolationsmaterial, das nicht schält.
Es wird seit einigen Jahrzehnten in Widerstandsschweißanwendungen verwendet. Es hat eine isolierte Haut auf seiner Oberfläche. Jede Form kann schnell hergestellt werden. Unsere Standardformen sind billiger im Geschäft.
Die KCF-Hülle ist in verschiedenen Größen und Formen erhältlich, um eine Vielzahl von Schweißelektroden und Werkstücken zu passen.Luft- und Raumfahrt, und Elektronik.
2. Technische Spezifikation für die KCF-Führerspitze
Material der Nadel: KCF, AL2O3, ZrO2, Si3N4, Keramik, Edelstahl usw.
KCF-Pins Durchmesser: M4, M5, M6, M8, M10, M12...
Anwendungsbereich: KCF-Lenkpins werden häufig für das Projektionsschweißen, das Knotenschweißen und das Stiftschweißen verwendet
3. Vorteile:
▲Hochtemperaturfestigkeit
▲ überlegene Wärmeschlagfestigkeit
▲ ausgezeichnete Verschleißbeständigkeit
▲ mechanische Müdigkeit und Kriechwiderstand
▲ Ausgezeichnete Feuchtigkeitsbeständigkeit mit guter Oxidationsbeständigkeit
▲ Es ist bequem, die Stangeform zu verarbeiten, und die Periode wird kürzer sein
4. KCF-Standard-Stift
|
Eine |
B |
C |
D |
E |
F |
G |
L |
Q |
R |
KCF-M4-(B) |
3.2 |
4 ¢7 |
10 |
5 |
2 |
22 |
4 |
31 |
2.5 |
9 |
KCF-M5-(B) |
4.1 |
5 ¢8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3 |
13.3 |
KCF-M6-(B) |
4.9 |
6 ¢ 9 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
KCF-M8-(B) |
6.8 |
811 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17.5 |
KCF-M10-B) |
8.5 |
1013 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7 |
30.5 |
KCF-M7/16-(B) |
9.7 |
1114 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37.5 |
KCF-12-(B) |
10.4 |
12 ¢15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

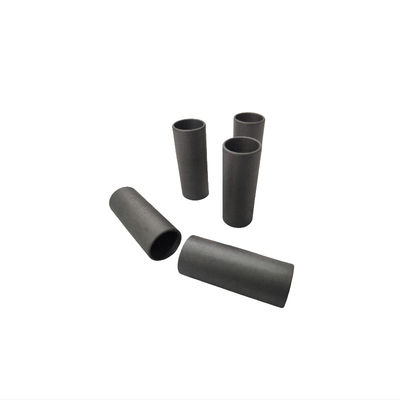

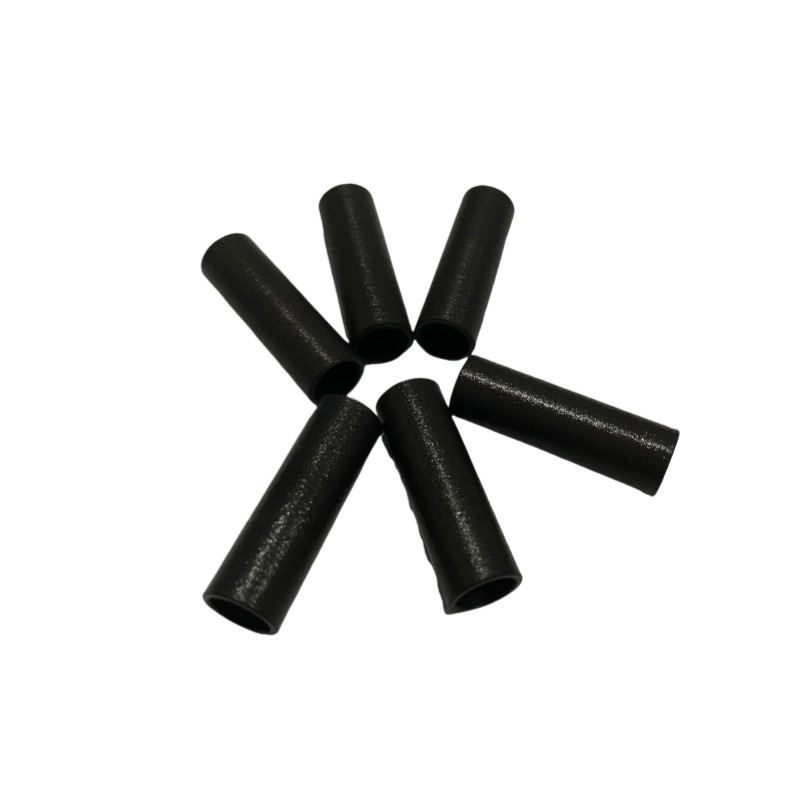

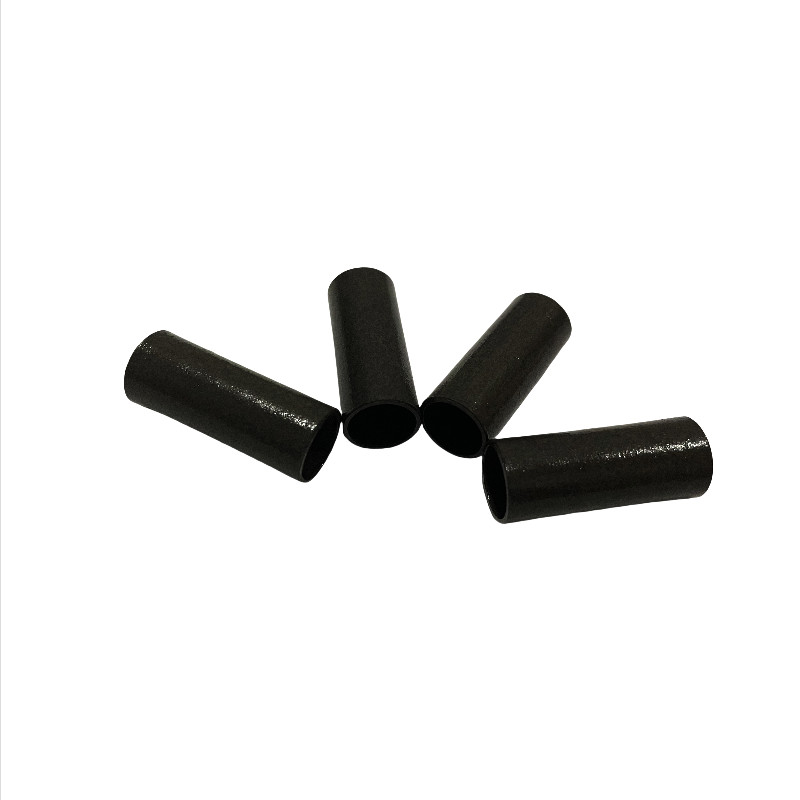

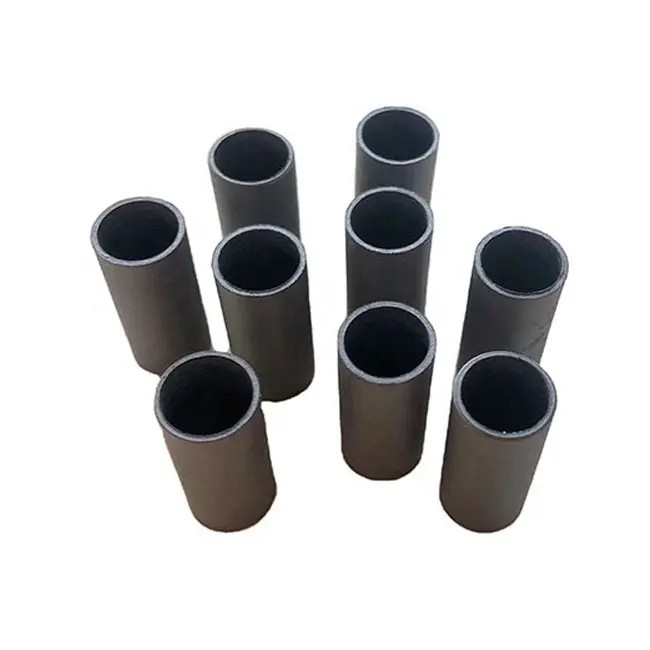

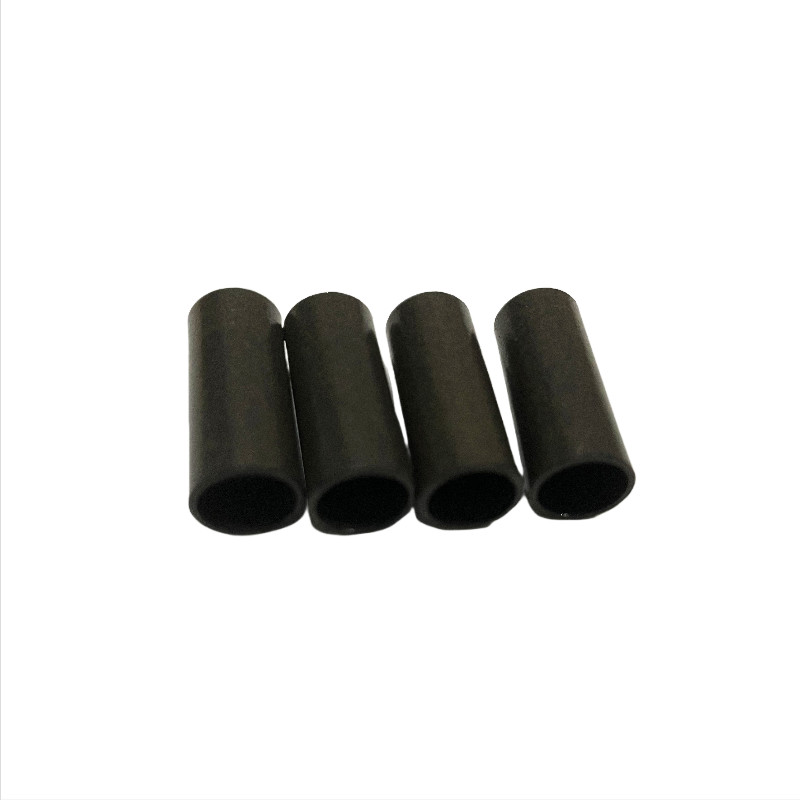

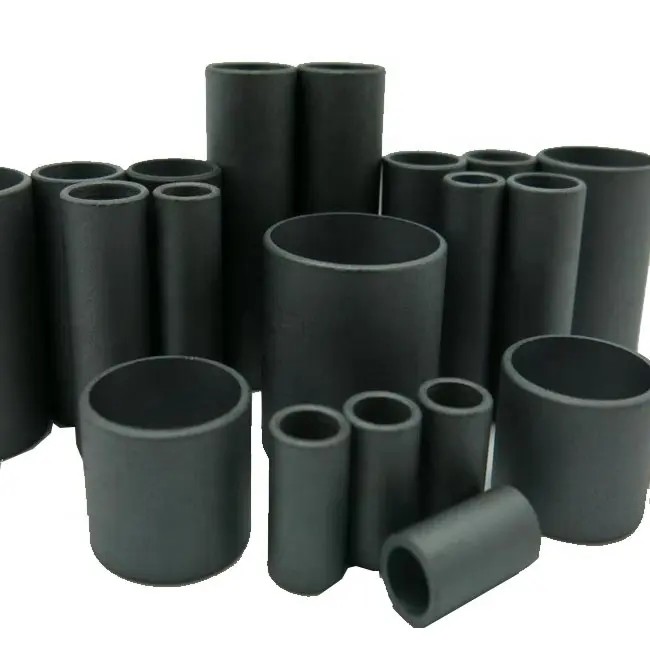

5. Mehr Bilder
