Schraube und Fass für Doppelschrauben-Plastikextruder
1. Beschreibungen
Welle ist Keilentwurf, der für Drehmomentverteilung gut ist.
Unter Verwendung des Materials 40CrNiMoA wird die Kompaktheit durch das Schmieden und die Verarbeitung erhöht, und das materielle Drehmoment wird durch Wärmebehandlungsprozeß verbessert.
Chemische Zusammensetzung von Materialien:
| Element | C | Mangan | Cr | Ni | MO |
| Inhalt | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2. Doppelschneckenextruderschrauben-Elementparameter:
|
Modell |
Schraube Major Diameter (D/mm) | Schrauben-Kerndurchmesser (d/mm) | D/d | Mittelabstand (Millimeter) |
| BM-20 | 21,7 | 14 | 1,55 | 18 |
| BM-25 | 25 | 16,1 | 1,55 | 21,2 |
| BM-35 | 35,6 | 23,6 | 1,51 | 30 |
| BM-50 | 50,5 | 32,5 | 1,55 | 42 |
| BM-52 | 51,4 | 33,8 | 1,52 | 43 |
| BM-60 | 59,6 | 43,8 | 1,37 | 52 |
| BM-65 | 62,4 | 40,5 | 1,54 | 52 |
| BM-68 | 69 | 49 | 1,40 | 60 |
| BM-70 | 70,6 | 47,4 | 1,49 | 60 |
| BM-75 | 71 | 47 | 1,51 | 60 |
3. mechanische Eigenschaften von Materialien
Dichte (kg/m3): ungefähr 7830
Elastizitätsmodul (GPa): 209
Dehnfestigkeit: b (MPa): ≥ 980 (100)
Streckgrenze: s (MPa): ≥ 835 (85)
Die Verlängerung ist 5%: ≥ 12
Die Reduzierungsrate des Querschnitts (%): ≥ 55
Auswirkungsenergie Akv (j): ≥ 78
Auswirkungsschlagzähigkeit von Alphakv (J/cm): ≥ 98 (10)

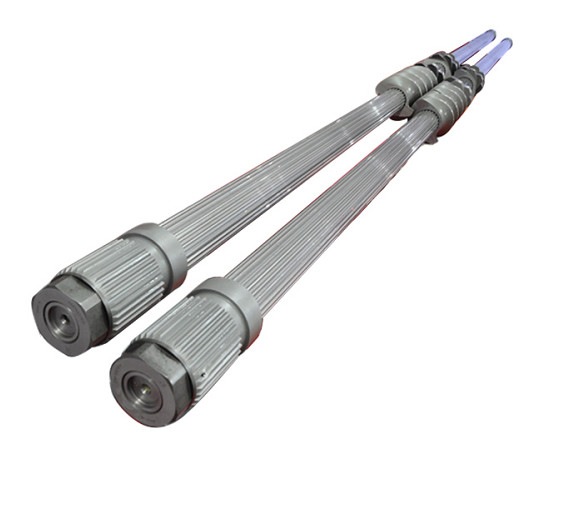

4. Bilder:
