Großhandelsschraube und Fass für Plastikdoppelschneckenextruder-Maschine
1. Beschreibungen
Verschiedene Arten von Schraubenelementen können in einem Doppelschraube exturder benutzt werden. Sind im Allgemeinen hier vier bedeutende Arten Schraubenelemente, knetende Elemente, rückwärts-pumpende Elemente und mischende Elemente. Für jede Art hier sind viele verschiedenen Arten.
100% interner Keil wird mit einem Keillehrdorn überprüft, um die Austauschbarkeit von Komponenten sicherzustellen.
Alle unsere Doppelschneckenextruderelemente werden durch CNC beendet, der nach Wärmebehandlung reibt. Die Oberflächenrauigkeit dieser Reihe ist weniger als Ra0.8, das vollständig den Einfluss der Wärmebehandlungsdeformation auf die Qualität von Komponenten beseitigt.
2. Doppelschneckenextruderschrauben-Elementparameter:
Modell |
Schraube Major Diameter (D/mm) | Schrauben-Kerndurchmesser (d/mm) | D/d | Mittelabstand (Millimeter) |
BM-20 | 21,7 | 14 | 1,55 | 18 |
BM-25 | 25 | 16,1 | 1,55 | 21,2 |
BM-35 | 35,6 | 23,6 | 1,51 | 30 |
BM-50 | 50,5 | 32,5 | 1,55 | 42 |
BM-52 | 51,4 | 33,8 | 1,52 | 43 |
BM-60 | 59,6 | 43,8 | 1,37 | 52 |
BM-65 | 62,4 | 40,5 | 1,54 | 52 |
BM-68 | 69 | 49 | 1,40 | 60 |
BM-70 | 70,6 | 47,4 | 1,49 | 60 |
BM-75 | 71 | 47 | 1,51 | 60 |
3. Schraubenelemente
Die Geometrie der Beförderungselemente ermöglicht einem guten Transport des Produktes durch den Extruder. Jedes Beförderungselement wird durch seine Zahl von Flügen, seine Länge in den Millimeter und seine Neigung gekennzeichnet. Die Neigung wird als die axiale Länge in den Millimeter definiert, erfordert für einen kompletten Faden. Elemente mit einer großen Neigung übermittelnd, haben Sie einen größeren Beförderungseffekt als die mit einer kleinen Neigung. Diese Elemente werden benutzt, um das Material z.B. an den Zufuhröffnungen nachzuschicken, um dass Druckanstiege übermäßig an den Öffnungen zu vermeiden.

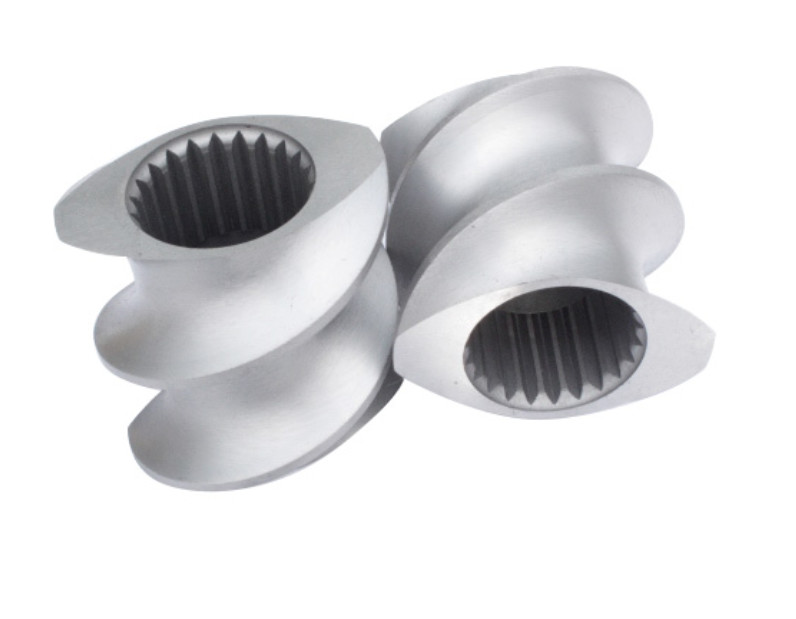

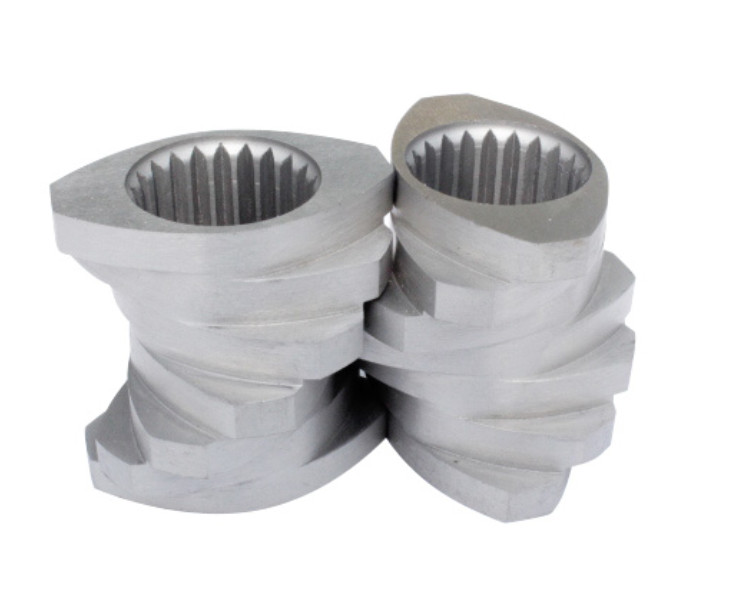

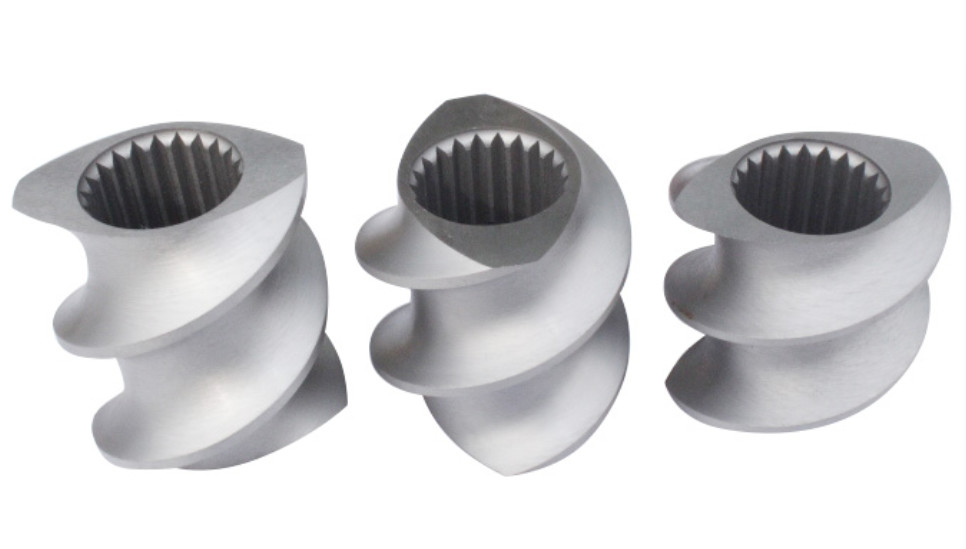

4. Bilder:
