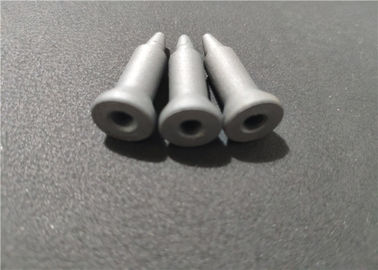

Sondergröße der scharfen Spitze KCF, die Pin With Bottom Hole in Position bringt
KCF-guie Stifte ist eine Art metallhaltige schweißende Isolierführungsstifte, die in der Widerstandsschweißenindustrie weitverbreitet gewesen sind, damit Nussschweißen und Bolzenschweißen Nusseinschraubgewinde und Boteinschraubgewinde schützt.
KCF-Standardstift
B | C | D | E | F | G | L | Q | R | ||
KCF-M4- (B) | 3,2 | 4~7 | 10 | 5 | 2 | 22 | 4 | 31 | 2,5 | 9 |
KCF-M5- (B) | 4,1 | 5~8 | 10 | 6 | 2,5 | 22 | 4 | 32 | 3 | 13,3 |
KCF-M6- (B) | 4,9 | 6~9 | 10 | 7 | 2,5 | 22 | 3 | 32 | 3,5 | 15,5 |
KCF-M8- (B) | 6,8 | 8~11 | 12 | 8 | 3 | 23 | 3 | 34 | 5 | 17,5 |
KCF-M10- (B) | 8,5 | 10~13 | 15 | 10 | 3,5 | 24 | 3 | 37 | 7 | 30,5 |
KCF-M7/16- (B) | 9,7 | 11~14 | 16 | 12 | 4 | 24 | 3 | 39 | 8 | 37,5 |
KCF-12- (B) | 10,4 | 12~15 | 16 | 12 | 4 | 24 | 3 | 39 | 9 | 41 |
